ZJHS氣動高壓角型調節閥

零售價

0.0

元

市場價

0.0

元

瀏覽量:

產品編號

0012

數量

庫存:

所屬分類

氣動調節閥



產品描述

參數

ZJHS-220、ZJHS-320型氣動薄膜精小型角形高壓調節閥是針對調節閥在高壓或高壓差、有嚴重汽蝕、沖蝕的嚴酷工況條件下壽命短、閥桿易斷裂、襯套易脫落嚴重問題研制開發的產品。它采用多級節流形式來分攤壓差，減少了氣蝕、沖蝕、撓流破壞，大大提高了調節閥的使用壽命，特別是用在尿素系統中比普通高壓閥壽命提高2-3倍。閥體為直角形，閥芯為單導向結構，閥體流路簡單，阻力小，特別適用于高粘度，含有懸浮物和顆粒狀介質流體的調節，可避免結焦、粘結、堵塞。

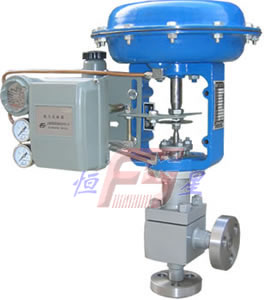

ZJHS氣動高壓角型調節閥

ZMAS、ZMBS氣動薄膜角型調節閥

性能技術參數

公稱通徑	6			10					15					25
閥座直徑	3	4	6	4	5	7	8	10	6	7	8	10	12	7	8	10	12	16	20
流量系數Kv	0.04	0.1		0.1	0.4				0.4					1	1.6	2.5	4	6.3	8
		0.16	0.4	0.16		1	1.6	2.5	0.63	1	1.6	2.5	4
	0.063	0.25		0.25	0.63
公稱通徑	32			40		50		65		80		100		125		150		200
閥座直徑	16	20	30	20	38	30	50	38	65	50	80	65	100	65	125	100	150	125	200
流量系數	6.3	8	16	8	25	16	40	25	63	40	100	63	160	100	250	160	400	250	600
可調范圍	Kv值<18時 R=20：1；Kv值>18時 R=30：1
公稱壓力	16、22、32MPa
閥芯形式	套筒導向單座柱塞型閥芯
流量特性	直線
作用形式	氣開式、氣關式
工作溫度	普通型-40～230℃；散熱片型230～450℃，特殊訂貨450～600℃
法蘭標準	符合JB/T2769-92標準、可按ANSI、JIS、DIN 等訂貨生產
執行機構	ZHA/B型多彈簧氣動薄膜執行機構
可配附件	定位器、電磁閥、空氣過濾減壓閥、限位開關、閥位反饋器、緊急作裝置、手輪機構等

公稱通徑	20				25	40		50	65	80	100	150		200	250	300
閥座直徑	10	12	15	20	25	32	40	50	65	80	100	125	150	200	250	300
流量系數Kv	1.6	2.5	4	6.3	10	16	25	40	63	100	160	250	400	630	1000	1600
可調范圍	30：1
公稱壓力	標準產品1.6、4.0、6.4MPa；特殊訂貨10、22、32MPa
閥芯形式	單座柱塞型閥芯
流量特性	直線、等百分比
工作溫度	普通型-40～230℃；散熱片型230～450℃，特殊訂貨450～600℃
法蘭標準	符合JB78-59、JB79-59標準，可按JB/79.1-94、JB/79.2-94、ANSI、JIS、DIN 等訂貨生產

允許壓差

公稱通徑 DN(mm)	PN320	6			10					15					25						32			40		50		65		80		100
公稱通徑 DN(mm)	PN220	6			10					15					25						32			40		50		65		80		100
閥座直徑		3	4	6	4	6	7	8	10	6	7	8	10	12	7	8	10	12	16	20	16	20	30	20	38	30	50	38	65	50	80	65	100
輸入信號 kgf/cm^{2 (0.2～0.1)}		320							200	320			200	80	320		200	80	40	20	80	40	16	4	4	16	4	6	16	25	1	16	0.6
輸入信號 kgf/cm^{2 (0.2～0.1)}		220											160		220			160	64	40	140	64	25	64	16	25	8	20	6	10	4	6	2.5
輸入信號 kgf/cm^{2 (0.6～1.8)}		320								320									160	100	320	160	64	160	35	64	20	55	16	30	10	16	6
輸入信號 kgf/cm^{2 (0.6～1.8)}		320								220									200	110	220	200	70	200	45	70	25	70	20	35	14	20	8

主要零件材料

零件名稱	閥體	閥桿	閥芯	閥座	填料	壓縮彈簧	波紋薄膜
材料	40鍛鋼不銹鋼鉬二鈦	2Cr13 不銹鋼鉬二鈦	2Cr13或堆焊鈷鉻鎢硬質合金	2Cr13或堆焊鈷鉻鎢硬質合金	V形聚四氟乙烯圈	60Si2Mn	丁睛橡膠夾尼襯里

性能指標

序號	項目		單位	不帶定位器	帶定位器
1	基本誤差		％	±4	±1
2	回差		％	2.5	1
3	死區		％	1.5	0.1
4	允許泄漏量		％	為C值的0.01％，對C≤4.Q泄≈0
5	額定流量系數Kv偏差	C≤4	％	±15
5	流量特性誤差	C>4	％	±10

外形尺寸

公通徑 (mm)		6	10	15	25	32	40	50	65	80	100	125	150
L1(mm)		100	105	105	120	135	190	225	275	315	365	400	510
L2(mm)		83	90	105	120	135	165	190	215	260	290	300	400
薄膜式	H(mm)	407	406	425	401	493	502	500	630	630	620	848	910
	D(mm)	285				360			470			620
	重量(KG)	37	43	46	52	93	160	123	224	297	442	650	780
活塞式	H(mm)	527	526	545	521	586	595	593	655	655	645	758	820
	D(mm)	264							352			490
	重量(KG)	51	57	60	66	92	105	122	217	290	435	628	75

氣動高壓調節閥

訂貨須知
訂貨時請?zhí)顚憽兑?guī)格書》或注明以下內容：
一、若訂貨前還未選定型號，請向我們提供您的使用參數:1.公稱通徑、額定流量系數KV，
2.流體性質（包括公稱壓力、溫度、粘度或酸堿性），3.信號壓力、彈簧范圍，4.流量特性，
5.閥的開關型式，6.閥體、閥芯材料，7.是否帶附件，說明附件型號。以便我們的為您正確選型。
二、若已經由設計單位選定我公司的產品型號，請按型號直接向我司銷售部訂購；
三、當使用的場合非常重要或管路比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們的專家為您審核把關。

　　感謝您訪問我們的網站，如有任何疑問.您可以致電給我們，我們一定會盡心盡力為您提供優質的服務！
