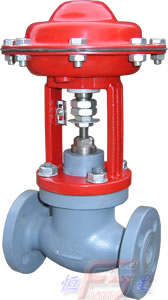

ZMAQ、ZMAM氣動薄膜切斷閥
概述
氣動薄膜切斷閥,是氣單元組合儀表的執行單元。具有結構簡單、操作力大、體形小、重量輕、流阻小、閥容大、密封性能好、維修方便等優點。而廣泛應用于石油、化工、冶金、電力、輕紡等生產過程中的自動化控制系統中。
主要性能技術參數
公稱通徑DN(mm) |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
額定流量系數kv |
套筒 |
11 |
20 |
30 |
48 |
75 |
120 |
190 |
300 |
480 |
760 |
||
單座 |
5 |
7 |
11 |
20 |
30 |
48 |
75 |
120 |
190 |
300 |
480 |
760 |
|
三通 |
|||||||||||||
額定行程 |
8 |
12 |
20 |
25 |
40 |
50 |
|||||||
允許泄漏量 |
硬密封(L/H) |
套筒5×10-5閥額定容量 單座、三通1.2×10-7×閥的額定容量 |
|||||||||||
軟密封(ml/min) |
無 |
||||||||||||
介質溫度℃ |
-200~+200、-40~+450 |
||||||||||||
膜片有效面積(cm2)(薄膜式切斷閥) |
100 |
200 |
400 |
600 |
1000 |
||||||||
公稱壓力PN(MPa) |
1.6 4.0 6.4 |
||||||||||||
允許壓差(MPa) |
單座 |
6.4 |
6.4 |
3.8 |
2.5 |
2.9 |
1.8 |
2.0 |
1.3 |
0.83 |
0.8 |
0.55 |
0.52 |
套筒 |
6.4 |
||||||||||||
信號壓力KPa |
200(薄膜片) |
||||||||||||
閥體 |
Ht200 ZG230-450\ZG1Cr18Ni9Ti |
||||||||||||
閥塞套筒 |
1Cr18Ni9Ti Cr18Ni12Mo2Ti |
||||||||||||
閥芯、閥座 |
1Cr18Ni9Ti Cr18Ni12Mo2Ti |
||||||||||||
填 料 |
聚四乙烯 柔性石墨 |
||||||||||||
可配附件 |
空氣過濾減壓器、電磁閥、閥位回訊器等 |

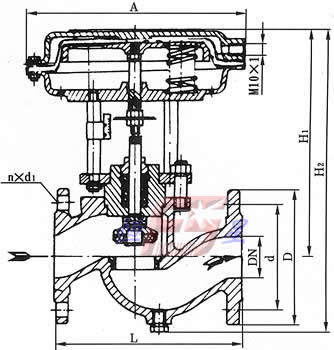

外形尺寸
氣動薄膜切斷閥
公稱通徑 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
額定流量系數 |
5 |
8 |
12 |
17 |
29 |
43 |
70 |
110 |
165 |
275 |
440 |
690 |
|
A(mm) |
194 |
230 |
306 |
394 |
496 |
||||||||
L(mm) |
PN16 |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
600 |
|
PN64 |
230 |
260 |
300 |
340 |
380 |
430 |
500 |
550 |
650 |
||||
D(mm) |
PN16 |
95 |
105 |
115 |
140 |
150 |
165 |
185 |
200 |
220 |
250 |
285 |
340 |
PN64 |
105 |
130 |
140 |
155 |
170 |
180 |
205 |
215 |
250 |
295 |
345 |
415 |
|
H2(mm) |
325 |
346 |
360 |
369 |
477 |
517 |
540 |
742 |
822 |
877 |

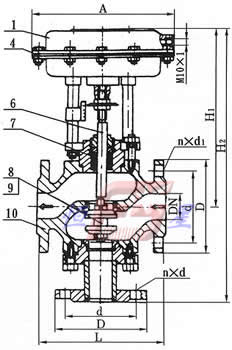

氣動薄膜三通切斷閥
公稱通徑 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
額定流量系數 |
8 |
12 |
17 |
29 |
43 |
70 |
110 |
165 |
275 |
440 |
690 |
|
H3(mm) |
398 |
392 |
404 |
427 |
443 |
532 |
558 |
577 |
728 |
940 |
995 |
|
A(mm) |
194 |
230 |
306 |
394 |
496 |
|||||||
L(mm) |
PN16 |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
600 |
PN64 |
230 |
260 |
300 |
340 |
380 |
430 |
500 |
550 |
650 |
|||
D(mm) |
PN16 |
105 |
115 |
140 |
150 |
165 |
185 |
200 |
220 |
250 |
285 |
340 |
PN64 |
130 |
140 |
155 |
170 |
180 |
205 |
215 |
250 |
295 |
345 |
41 |
訂貨須知
訂貨時請?zhí)顚?xiě)《規格書》或注明以下內容:
一、若訂貨前還未選定型號,請向我們提供您的使用參數:1.公稱通徑、額定流量系數KV,
2.流體性質(包括公稱壓力、溫度、粘度或酸堿性),3.閥的開關型式,4.閥體、閥芯材料,5.是否帶附件,說明附件型號。以便我們的為您正確選型。
二、若已經由設計單位選定我公司的產品型號,請按型號直接向我司銷售部訂購;
三、當使用的場合非常重要或管路比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們的專家為您審核把關。
感謝您訪問我們的網站,如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務!
-
-
-
在線客服聯系方式
服務時間:9:30 — 6:30
聯系電話 :
意見反饋 :
-
郵箱 : [email protected]
-
-
