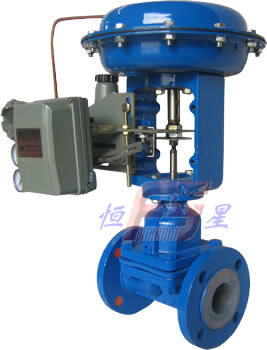

ZMAT氣動薄膜隔膜調節閥 (氣開)
概述
ZMAT氣動薄膜隔膜調節閥\ZMBT氣動薄膜隔膜調節閥由多彈簧氣動薄膜執行機構和隔膜閥組成。隔膜閥體流通平滑、節流元件為彈性隔膜閥，閥蓋上無填料函。因而閥流通能力比一般調節閥大且無泄漏，在許用壓差范圍內可作切斷閥用。氣開、氣關作用由正反執行機構實現。 該閥適用于高粘性流體、懸浮狀顆粒、纖維介質和有毒介質、腐蝕性介質的調節場合。
安裝、使用注意事項
1、氣動隔膜閥應垂直安裝于管道上， 體積重量較大的以及使用在振動場合時應加支承和夾固。
2、氣動隔膜閥一般應設有旁通管路， 以便在隔膜發生故障或維修時能轉換成旁路操作， 使生產過程正常進行， 在一般不重要場合， 裝設手輪機構后可以省略旁通管路， 以進行手動操作， 同時可限制閥門開度， 當手輪機構停止使用時， 應恢復到原空檔位置， 以利于自控系統的正常進行。
3、清洗管道時， 調節應處于最大開度， 以便排除管道內污物。
4、如閥體襯有防腐層， 安裝在管道上時，應采用耐腐蝕軟墊， 并注意不使閥體法蘭密封面受損。
5、對隔膜及襯里應定期檢查， 防止因腐蝕和破裂而損壞其它零件和造成事故.
主要技術性能指標
|
公稱通徑mm |
15 |
20 |
25 |
40 |
50 |
65 |
80 |
100 |
150 |
200 |
||
|
公稱壓力MPa |
0.6 10 |
|||||||||||
|
行程mm |
10 |
16 |
25 |
40 |
60 |
|||||||
|
流量特性 |
近似快開型 |
|||||||||||
|
介質溫度℃ |
-15～200(常溫型)、-40～+250、-40～+450(中溫型)、-100～+200(低溫型) |
|||||||||||
|
法蘭形式 |
法蘭密封面形式按JB77,其中鑄鐵法蘭按光滑式,鑄鋼法蘭按凹式 |
|||||||||||
|
閥體材質 |
PN |
0.6,1.6 |
WCB(ZG230-450) CF3CF8 CF8M |
|||||||||
|
4.0,6.4 |
WCB(ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti CF8 CF8M |
|||||||||||
|
可調比R |
30:1 |
|||||||||||
|
氣源接頭 |
M16×1.5 |
|||||||||||
|
公稱通徑
|
配用執行機構號
|
主要技術參數
|
||
|
薄膜有效面積(cm2)
|
行程
|
額定流量系數Kv值
|
||
|
15
|
ZMA(B)-2
|
280
|
10
|
8
|
|
20
|
12
|
|||
|
25
|
16
|
|||
|
32
|
ZMA(B)-3
|
400
|
16
|
28
|
|
40
|
60
|
|||
|
50
|
25
|
68
|
||
|
65
|
ZMA(B)-4
|
630
|
90
|
|
|
80
|
40
|
160
|
||
|
100
|
300
|
|||
性能
|
項目
|
技術指標
|
|
|
不帶定位器
|
帶定位器
|
|
|
基本誤差％
|
±10
|
±1.5
|
|
回差％
|
8
|
1.5
|
|
死區％
|
6
|
0.6
|
|
允許泄漏量
|
襯里材料為聚三氟乙烯隔膜材料
為：氯丁橡膠，氟橡膠 |
10-4×閥額定容量
|
|
無襯里材料為，隔膜材料為：氯
丁橡膠，氟橡膠 |
5×10-6×閥額定容量
|
|
|
可配附件
|
電氣定位器或電/氣轉換器 空氣過濾減壓器 電磁閥 手輪機構等
|
|
|
額定流量系數Kv偏差％
|
±20
|
|
閥體襯里和隔膜材料的組合
|
閥體材料 |
襯里材料 |
隔膜材料 |
使用溫度 |
適用場合 |
|
鑄鐵HT200 |
無 |
氯丁橡膠 |
0～65℃ |
無腐蝕性介質，水及研磨劑，泥漿類介質 |
|
鑄鐵HT200 |
聚三氟氯乙烯 |
氟橡膠 |
-15～150℃ |
強酸、強堿、強氧化劑和一般有機溶劑，不適于泥漿介質 |
|
鑄不銹鋼 |
無 |
氟橡膠 |
-20～200℃ |
一般酸、堿有機溶劑等介質 |
4、允許壓差
|
公稱通徑DN(mm)
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
|||
|
額定流量系數Kv
|
8
|
12
|
16
|
28
|
60
|
67
|
90
|
160
|
300
|
|||
|
公稱壓力(MPa)
|
1.0
|
|||||||||||
|
配用執行機構型號
|
ZMA(B)-2
|
ZMA(B)-3
|
ZMA(B)-4
|
|||||||||
|
關閉時
允許最 大壓力 MPa |
信
號 壓 力 MPa |
P2=0
|
120
|
0.9
|
0.9
|
0.40
|
0.40
|
0.30
|
0.2
|
0.2
|
0.1
|
0.05
|
|
140
|
1.0
|
1.0
|
0.80
|
0.80
|
0.60
|
0.4
|
0.4
|
0.2
|
0.10
|
|||
|
P1=P2
|
120
|
0.45
|
0.45
|
0.20
|
0.20
|
0.15
|
0.1
|
0.1
|
0.05
|
0.02
|
||
|
140
|
0.9
|
0.9
|
0.40
|
0.40
|
0.30
|
0.2
|
0.2
|
0.1
|
0.05
|
|||

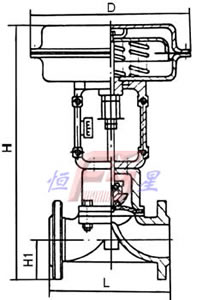

外形尺寸
|
公稱通徑
DN(mm) |
外形安裝尺寸
|
||||
|
A
|
H
|
H1
|
L
|
||
|
ZMAT型
|
ZMBT型
|
||||
|
15
|
280
|
479
|
532
|
47.5
|
140
|
|
20
|
479
|
532
|
52.5
|
145
|
|
|
25
|
479
|
532
|
57.5
|
155
|
|
|
32
|
325
|
538
|
617
|
67.5
|
165
|
|
40
|
553
|
632
|
72.5
|
190
|
|
|
50
|
562
|
641
|
80
|
210
|
|
|
65
|
410
|
754
|
855
|
90
|
240
|
|
80
|
100%
|
876
|
97.5
|
270
|
|
|
100
|
857
|
958
|
107.5
|
335
|
|
注：法蘭按JB78-59《鑄鐵法蘭》標準選定
氣動薄膜隔膜閥
訂貨須知
訂貨時請?zhí)顚憽兑?guī)格書》或注明以下內容：
一、若訂貨前還未選定型號，請向我們提供您的使用參數:1.公稱通徑、額定流量系數KV，
2.流體性質（包括公稱壓力、溫度、粘度或酸堿性），3.信號壓力、彈簧范圍，4.流量特性，
5.閥的開關型式，6.閥體、隔膜材料，7.是否帶附件，說明附件型號。以便我們的為您正確選型。
二、若已經由設計單位選定我公司的產品型號，請按型號直接向我司銷售部訂購；
三、當使用的場合非常重要或管路比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們的專家為您審核把關。
