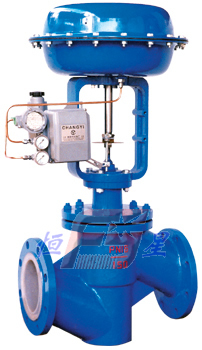

ZMAPF氣動薄膜襯四氟調節閥
概述

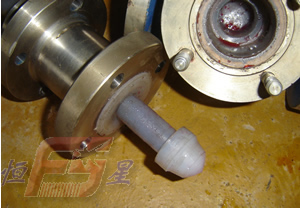

ZMAPF氣動薄膜襯四氟調節閥、ZJHPF氣動薄膜襯四氟單座調節閥是一種防腐蝕直通單座調節閥，與流體接觸的閥體內壁和閥內組件均采用高壓注塑工藝，襯有能耐腐蝕、耐老化的聚全氟乙丙烯（F46），又采用聚四氟乙烯波紋管密封。廣泛適用于酸、堿等強腐蝕介質和有毒、易揮發等氣體、液體的控制。
特點：
1、耐腐蝕。幾乎能耐所有的介質（包括濃硝酸和王水）的腐蝕。
2、密封性能好。采用波紋管和填料雙重密封，確保無滲漏。
3、泄漏量小。由于閥芯、閥座采用軟密封，確保無滲漏。
4、配用HA執行機構，輸出力大、結構緊湊。
產品符合GB/T4213-92。
閥體
型式:直通單座球型閥
公稱通徑:3/4"、20、25、32、40、50、65、80、100、150mm
公稱壓力:PN1.6MPa
法蘭標準:JB/T79·1～79·2-94等
材料:ZG230-450襯F46
工作溫度:-40～180℃
壓蓋型式:螺栓壓緊式
填料:V型聚四氟乙烯填料
閥內組件
閥芯型式:單座柱塞型閥芯
流量特性:線性特性和等百分比特性
閥座、閥芯材料:2Cr13襯F46
波紋管材料:聚四氟乙烯
執行機構
型式:ZHA（B）多彈簧薄膜執行機構
膜片材料:乙丙橡膠夾尼龍布、丁腈橡膠惡夾尼龍布
彈簧范圍:20～100、80～240kPa
供氣壓力:140～400kPa
氣源接口:Rc1/4”
環境溫度:-30～+70℃
 |
閥作用型式:用正作用或反作用執行機構實現閥的氣-關式或氣-開式
附件:定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、電磁閥、手輪機構等
執行機構配置
|
型號 |
ZHA-22 |
ZHA-23 |
ZHB-34 |
ZHA-45 |
|
有效面積cm2 |
350 |
350 |
560 |
900 |
|
行程mm |
16 |
25 |
40 |
60 |
|
彈簧范圍KPa |
20～100(標準):40～200; |
|||
允許壓差
|
供氣壓力 |
彈簧范圍 |
允許壓差 |
|||||||||
|
公稱通徑 |
|||||||||||
|
G3/4" |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
150 |
||
|
1.4 |
0.2～1.0 |
16 |
16 |
8 |
5 |
5 |
3 |
2.5 |
2 |
1.2 |
0.8 |
|
4.0 |
0.8～2.4 |
16 |
16 |
16 |
12 |
11 |
7 |
6.5 |
4.5 |
2.8 |
2.0 |
性能
泄漏量:小于閥額定容量的0.01%
回差:帶定位器：小于全行程的1%
基本誤差:帶定位器：小于全行程的±1%
注：采用標準的V型聚四氟乙烯填料
可調范圍 30：1
Kv值和行程
|
公稱通徑 |
G3/4" |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
150 |
||||||||
|
閥座直徑 |
3 |
4 |
5 |
6 |
7 |
8 |
10 |
12 |
15 |
20 |
26 |
32 |
40 |
50 |
65 |
80 |
100 |
150 |
|
Kv值 |
0.08 |
0.12 |
0.20 |
0.32 |
0.50 |
0.80 |
1.2 |
2.0 |
3.2 |
5.0 |
8 |
12 |
20 |
32 |
50 |
70 |
100 |
240 |
|
額定行程 |
10 |
16 |
25 |
40 |
60 |
|||||||||||||

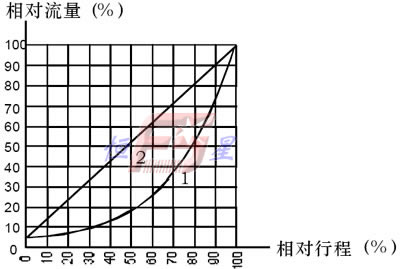

流量特性曲線
 1、等百分比特性 2、線性特性 |
|

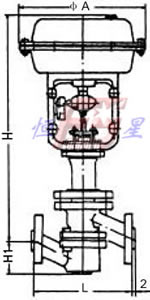

外形尺寸
|
公稱通徑 |
G3/4" |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
150 |
|
L |
116 |
180 |
185 |
200 |
220 |
250 |
275 |
300 |
350 |
480 |
|
A |
267 |
267 |
267 |
267 |
267 |
267 |
350 |
350 |
350 |
470 |
|
H |
401 |
445 |
485 |
495 |
523 |
532 |
697 |
699 |
699 |
817 |
|
H1 |
50 |
65 |
70 |
80 |
71 |
88 |
102 |
140 |
170 |
190 |
訂貨須知
訂貨時請?zhí)顚?xiě)《規格書》或注明以下內容：
一、若訂貨前還未選定型號，請向我們提供您的使用參數:1.公稱通徑、額定流量系數KV，
2.流體性質（包括公稱壓力、溫度、粘度或酸堿性），3.信號壓力、彈簧范圍，4.流量特性，
5.閥的開關型式，6.閥體、閥芯材料，7.是否帶附件，說明附件型號。以便我們的為您正確選型。
二、若已經由設計單位選定我公司的產品型號，請按型號直接向我司銷售部訂購；
三、當使用的場合非常重要或管路比較復雜時，請您盡量提供設計圖紙和詳細參數，由我們的專家為您審核把關。
